| ชื่อแบรนด์: | Lianghe |
| เลขรุ่น: | KDTF |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | $16.9-$89.5 set per month |
| รายละเอียดการบรรจุ: | ภายใน: ฟิล์มพลาสติก ภายนอก: กล่องไม้ |
| เงื่อนไขการจ่ายเงิน: | T/T, D/A, D/P, L/C, Western Union, MoneyGram |

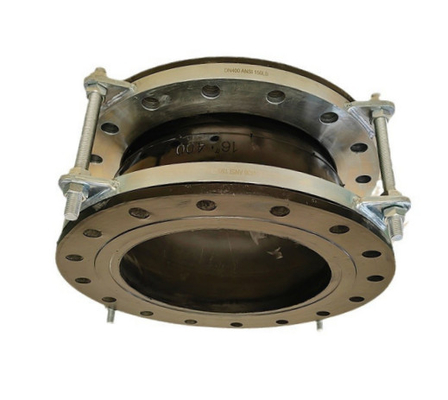

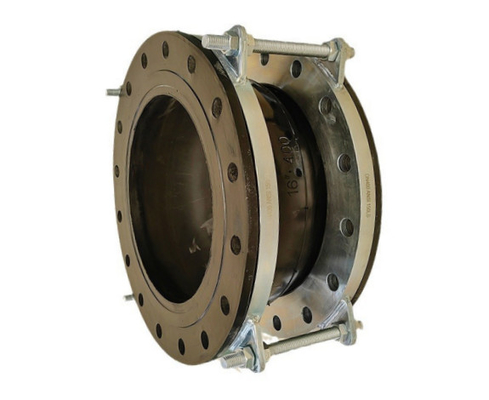

สายคอปปิ้งยาง สแตนเลส แฟลนจ์ หน้าปลาย ปิดเต็ม สายเชื่อมยืดหยุ่น สายยางขยาย
สายต่อยางแบบฟลัง (ที่รู้จักกันอีกอย่างคือ สายต่อยางแบบฟลัง, สายต่อยางแบบฟเล็กซิบ) เป็นส่วนประกอบการเชื่อมต่อท่อที่ใช้กันทั่วไป โดยหลักแล้วใช้ในการดูดสั่นของท่อคัดลอกการเคลื่อนที่และลดเสียง.
โครงสร้างและองค์ประกอบ
ร่างยาง: ปกติทําจากยางกันน้ํามัน ทนทานต่อการกัดกร่อน และทนอุณหภูมิสูง (เช่น NBR, EPDM, CR ฯลฯ)
ชั้นเสริม: หลายชั้นของสายพอลิเอสเตอร์หรือกระดูกสายเหล็กเพื่อเพิ่มความสามารถในการรับความดัน
ส่วนที่ติดขอบ: ขอบของสานยางพับไปข้างนอก ติดกับฟลานจ์ และติดตั้งด้วยบอลท์
แฟลนจ์: ส่วนใหญ่ทําจากสแตนเลสคาร์บอนหรือสแตนเลสต่อกับสายท่อ
ลักษณะหลัก
การปิดดี: การออกแบบ flange เพิ่มพื้นที่สัมผัสเพื่อป้องกันการรั่วไหลของกลาง
การดูดซึมแรงกระแทกและการลดเสียง: ความยืดหยุ่นของยางจะดูดสั่นและการกระแทกของท่อ
การเคลื่อนที่การชดเชย: มันสามารถเคลื่อนที่ได้ในแนวแกน, ข้างหรือมุมเพื่อบรรเทาการขยายความร้อนและการหดตัวหรือความผิดพลาดในการติดตั้ง
ความต้านทานความดันและอุณหภูมิ: ความดันการทํางานมักเป็น 0.6 ~ 2.5MPa และช่วงอุณหภูมิคือ -20 °C ~ 120 °C (ขึ้นอยู่กับวัสดุ)
| มิติการเชื่อมต่อหลัก | ||||||
| กว้างนาม |
ความยาว (mm) |
การเคลื่อนที่แกน | การเคลื่อนไหวแนวราบ | มุมการบิด | ||
| mm | นิ้ว | การขยาย | การบด | |||
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15° |
| 700 | 28 | 260 | 16 | 25 | 22 | 15° |
| 800 | 32 | 260 | 16 | 25 | 22 | 15° |
ประเภททั่วไป
สายต่อยางกลมเดียว: เหมาะสําหรับท่อทั่วไป
สายต่อยางขั้วลูกกลมคู่: การชําระค่าตอบแทนที่ใหญ่กว่าและความยืดหยุ่นที่แข็งแกร่งกว่า
การลดเส้นผ่าตัดยาง: เชื่อมต่อท่อขนาดต่าง ๆ
ประเภททนทานกรดและเกลือ/ทนทานอุณหภูมิสูง: วัสดุยางพิเศษปรับตัวให้กับสภาพแวดล้อมที่รุนแรง
สายต่อยางกลมเดียว สายต่อยางกลมสอง
การลดสับสับยาง สับยางประเภทอาหาร
ความแตกต่างจากสับยางธรรมดา
ความสามารถในการรับความดัน: โครงสร้าง flange เหมาะสมสําหรับโอกาสความดันสูง
วิธีการติดตั้ง: การเชื่อมต่อ flange ถูกติดตั้งโดยตรงโดย bolts flange
จุดเลือก
กลาง: เลือกวัสดุยางที่ตรงกัน (เช่น EPDM ทนกรดและเกลือ, ทนน้ํามัน NBR)
ระดับความดัน: เลือกตามความดันทํางานของระบบ
ความต้องการการขยับ: กําหนดค่าชดเชยทางแกน, ทางด้านหรือมุม
มาตรฐาน Flange: ตรงกับมาตรฐานแห่งชาติ (GB), มาตรฐานอเมริกัน (ANSI), มาตรฐานเยอรมัน (DIN) เป็นต้น
