| ชื่อแบรนด์: | Lianghe |
| เลขรุ่น: | wej |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | $6.5-$35.8 per set |
| รายละเอียดการบรรจุ: | ภายใน: ฟิล์มพลาสติก ภายนอก: กล่องไม้ |
| เงื่อนไขการจ่ายเงิน: | T / T, D / A, D / P, Western Union, MoneyGram, L / C |

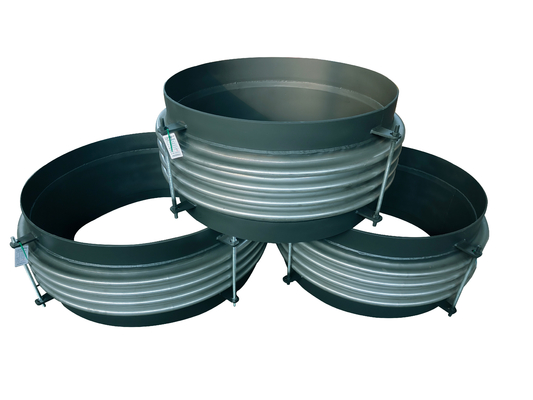

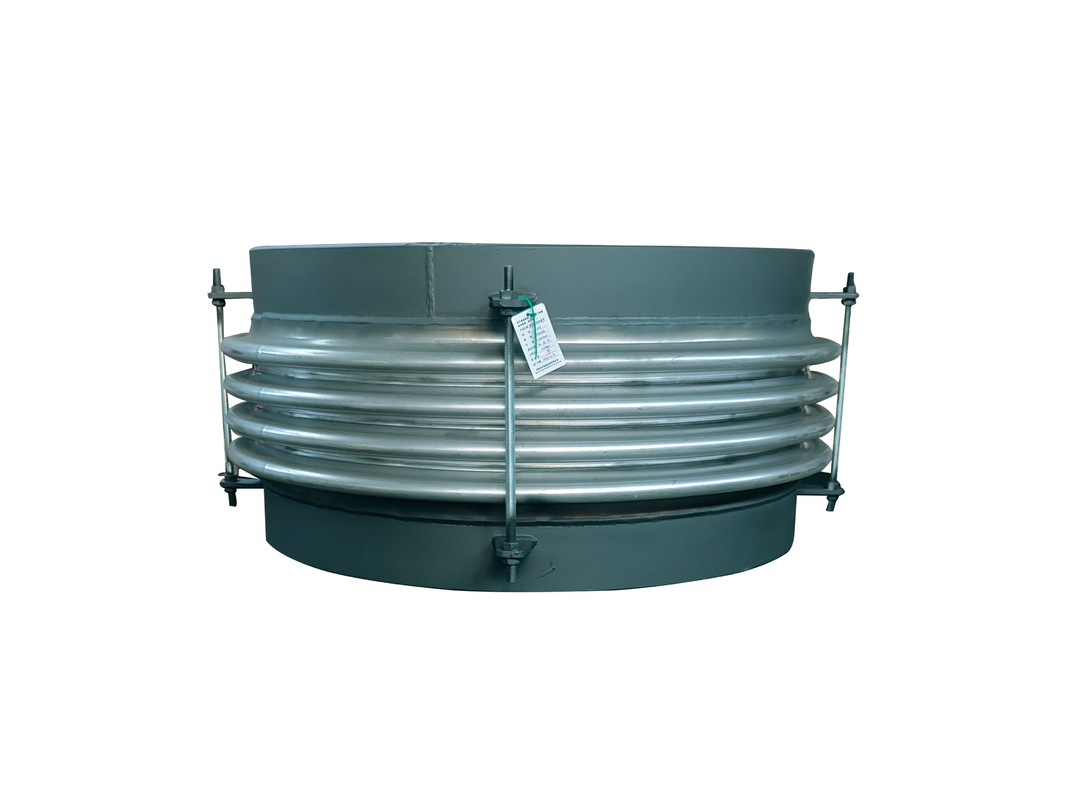

สแตนเลส 304 316 สแตนเลสคาร์บอน Dn1000
"เครื่องชําระความร้อนของสับเหล็กไร้สแตนเลส 304 316 สแตนเลสคาร์บอน DN1000 Expansion Joint Bellows Compensator" หมายถึงส่วนประกอบท่อชนิดเฉพาะเจาะจงที่ใช้ในการดูดซึมการเคลื่อนไหวในระบบท่อ
นี่คือความแตกต่างของสิ่งที่มันหมายถึง:
อุปกรณ์อุดหนา / คอมเปนเซชั่นเบลล์: เหล่านี้เป็นองค์ประกอบยืดหยุ่นที่ออกแบบเพื่อรองรับการขยายและการหดตัวของความร้อน, การสั่นสะเทือนและความผิดตรงในระบบท่อ.ประกอบด้วยกล่องโลหะลวดหนึ่งหรือหลายกล่อง, ซึ่งสามารถบด, ขยาย, หรือบิดเพื่อดูดซึมการเคลื่อนไหวโดยไม่ทําให้เครียดต่อท่อหรืออุปกรณ์ที่เชื่อมต่อ
สะบัด: แสดงวิธีการผลิต โดยการเชื่อมผงและสายเชื่อมปลายด้วยกันผ่านกระบวนการสะบัด
สแตนเลส 304 และ 316: เหล่านี้เป็นเกรดสแตนเลสที่ใช้กันทั่วไปสําหรับวัสดุกล่องเพราะความทนทานต่อการกัดสนอง ความสามารถในอุณหภูมิสูงและความทนทาน
ปริมาตรเทคนิคของผลิตภัณฑ์
| DN | WN | ความดันระดับ |
พื้นที่ใช้ได้ ของกระบอก |
ขนาดสูงสุดภายนอก ขนาดกว้าง |
L | |||
| 0.6 | 1 | 1.6 | 2.5 | |||||
| การชดเชยแกน | ||||||||
| 32 | 8 | 22/26 | 20/26 | 18/63 | 15/98 | 16 | 110 | 110 |
| 40 | 8 | 22/44 | 20/44 | 18/89 | 15/106 | 23 | 130 | 130 |
| 50 | 8 | 22/51 | 20/70 | 18/70 | 15/138 | 37 | 150 | 150 |
| 65 | 8 | 30/35 | 26/44 | 22/55 | 19/68 | 55 | 170 | 170 |
| 80 | 8 | 36/26 | 34/33 | 28/41 | 24/54 | 81 | 200 | 200 |
| 100 | 8 | 45/60 | 40/75 | 35/93 | 29/117 | 121 | 220 | 220 |
| 125 | 8 | 77/29 | 66/36 | 58/45 | 50/56 | 180 | 290 | 240 |
| 150 | 8 | 71/43 | 64/51 | 54/59 | 46/65 | 257 | 290 | 250 |
| 200 | 8 | 65/44 | 59/52 | 53/58 | 48/78 | 479 | 340 | 280 |
| 250 | 6 | 65/34 | 59/42 | 52/45 | 47/55 | 769 | 300 | 280 |
| 8 | 97/21 | 87/35 | 79/39 | 71/47 | 360 | 340 | ||
| 300 | 6 | 65/55 | 59/59 | 52/65 | 47/71 | 1105 | 340 | 330 |
| 8 | 97/35 | 87/37 | 79/41 | 71/45 | 400 | 380 | ||
| 350 | 6 | 65/62 | 59/67 | 52/74 | 47/81 | 1307 | 340 | 360 |
| 8 | 97/41 | 87/44 | 79/48 | 71/47 | 420 | 420 | ||
| 400 | 6 | 65/58 | 59/62 | 52/68 | 47/75 | 1611 | 340 | 360 |
| 8 | 97/39 | 87/43 | 79/47 | 71/52 | 420 | 420 | ||
| 450 | 6 | 97/35 | 87/37 | 79/41 | 71/52 | 1972 | 340 | 360 |
| 8 | 145/22 | 131/23 | 118/25 | 71/45 | 450 | 460 | ||
| 500 | 6 | 97/64 | 87/86 | 79/75 | 106/28 | 2445 | 340 | 450 |
| 8 | 145/37 | 131/39 | 18/43 | 71/82 | 450 | 520 | ||
| 600 | 6 | 97/80 | 87/85 | 79/94 | 106/48 | 3534 | 380 | 480 |
| 8 | 145/45 | 131/49 | 118/53 | 71/103 | 500 | 450 | ||
| 700 | 4 | 97/71 | 87/77 | 79/85 | 106/60 | 4717 | 1110 | 400 |
| 6 | 145/45 | 131/39 | 118/53 | 71/95 | 520 | |||
ฟังก์ชันและการใช้งานหลัก:
การขยายความร้อน/การหดตัว: การชดเชยการเปลี่ยนแปลงความยาวของท่อเนื่องจากอัตราการเปลี่ยนแปลงของอุณหภูมิในระบบส่งของเหลวร้อนหรือเย็น
การดูดซึมสั่นสะเทือน: การแยกความสั่นสะเทือนที่เกิดจากปั๊ม เครื่องบด หรือเครื่องจักรอื่น ๆ เพื่อป้องกันการกระจายผ่านท่อและอุปกรณ์ที่ nhạy cảm
การแก้ไขความผิด: การรองรับความผิดพลาดเล็ก ๆ น้อย ๆ ในการเดินท่อที่อาจเกิดขึ้นระหว่างการติดตั้ง
การ ลด ความ กดดัน: ป้องกันอุปกรณ์ที่เชื่อมต่อ (เช่นถัง, เครื่องแลกเปลี่ยนความร้อน, หรือทูไบนส์) จากแรงและกระแสที่มากเกินไปที่เกิดจากการเคลื่อนไหวของท่อ
การพิจารณาการออกแบบ:
เมื่อกําหนดหรือผลิตสานขยายดังกล่าว ปัจจัยสําคัญประกอบด้วย:
ประเภทการเคลื่อนไหว: ขั้วแกน, ข้าง, มุม, หรือการรวมกัน
ความดันการทํางาน:ความดันภายในสูงสุดที่ข้อผูกต้องทน (เช่น PN10, PN16, PN25, PN40 หรือสูงกว่า)
อุณหภูมิการทํางานระดับอุณหภูมิที่อาการจะเกิดขึ้น
ขนาดกลาง:ประเภทของของเหลวหรือก๊าซที่ถูกขนส่ง ซึ่งมีอิทธิพลต่อการเลือกวัสดุเพื่อความทนทานต่อการกัดกร่อน
วงจร:จํานวนวงจรการเคลื่อนไหวที่คาดหมายตลอดอายุการใช้งานของข้อต่อ ซึ่งส่งผลต่อการออกแบบและอายุการเหนื่อยล้า
ประเภทการเชื่อมต่อ:ปกติปลายมีฟลานจ์ (เพื่อเชื่อมต่อกับฟลานจ์ท่อ) หรือปลายสอ (สําหรับการสอตรงในท่อ)
อุปกรณ์เสริม:เช่น สายดึง (เพื่อป้องกันการขยายเกิน) เส้นส่วนภายใน (เพื่อลดความวุ่นวายหรือป้องกันกลมจากสื่อการบด) หรือปิดภายนอก (เพื่อป้องกันความเสียหายภายนอก)
สายต่อขยายจากสแตนเลสและสแตนเลสคาร์บอน DN1000 เป็นองค์ประกอบสําคัญในการรับประกันความปลอดภัย ความน่าเชื่อถือและความยาวนานของระบบท่อขนาดใหญ่ในอุตสาหกรรมต่าง ๆรวมถึงการผลิตพลังงาน ปิโตรเคมี HVAC และอื่นๆ
