| ชื่อแบรนด์: | Lianghe |
| เลขรุ่น: | KDTF |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | $31.8-$60.8 |
| รายละเอียดการบรรจุ: | ด้านใน: ฟิล์มพลาสติกแล้วใส่ลงในกล่องกล่อง ด้านนอก: เคสไม้อัดส่งออกอย่างปลอดภัยการทำเครื่องหมายบนกล่อ |
| เงื่อนไขการจ่ายเงิน: | T / T, D / A, D / P, Western Union, MoneyGram, L / C |

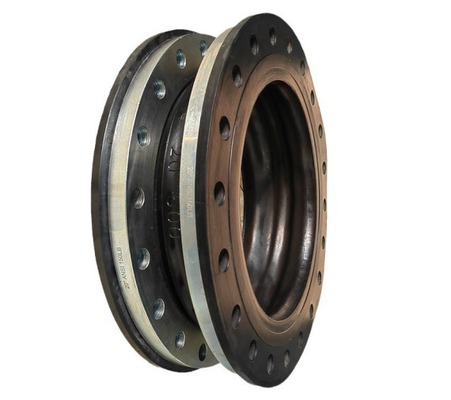

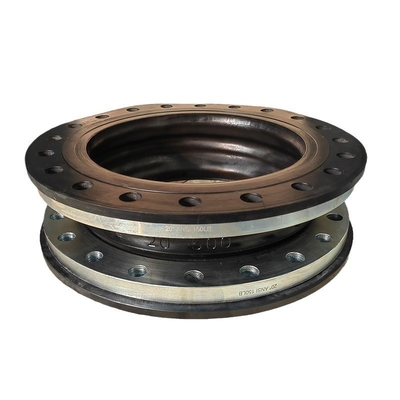

โรงงาน Custom ทําด้วยมือ หน้าปลาย ปิดเต็ม ANSI Flange โฟกซิเบลยางการขยายสาน
"ผูกยางขยายหน้าปลายปิดเต็ม" หรือที่รู้จักกันว่า "ผูกยางขยายหน้าเต็ม" หรือ "ผูกยางยางยืดหยุ่นขนาดใหญ่"" เป็นชนิดของเครื่องเชื่อมยืดหยุ่นที่ใช้ในระบบท่อ.
คุณลักษณะหลักของมันคือหน้าปิดยางขยายไปจนถึงขอบภายนอกของ flange โดยสร้างการปิดที่สมบูรณ์แบบทั่วพื้นผิว flange
ลักษณะสําคัญ:
ใบหน้าเต็มวัสดุยางของข้อต่อขยายถูกพิมพ์เพื่อปกคลุมหน้า flange ทั้งหมดปิดที่น่าเชื่อถือมากขึ้นเมื่อเทียบกับการออกแบบที่ยางสัมผัสเพียงส่วนภายในของ flange.
การออกแบบบูรณาการกางเกงเบลลลี่และการปรับตัวกระจกหน้าเต็มมักถูกออกแบบเป็นหน่วยเดียวที่บูรณาการโดยเฉพาะอย่างยิ่งในความดันสูง.
ความต้านทานความดันสูง:การออกแบบนี้มีประโยชน์โดยเฉพาะอย่างยิ่งในแอพลิเคชั่นที่มีความต้องการความดันที่สูงกว่า เนื่องจากการสัมผัสหน้าเต็มจะกระจายความดันได้อย่างเท่าเทียมกันมากกว่าทั่วฟลานจ์
ป้องกันการถอนออกหน้ายางขยายให้พื้นที่สัมผัสที่ใหญ่ขึ้น, ลดความเสี่ยงที่ข้อขยายตัวจะถูกดึงออกจาก flange เนื่องจากแรงกดหรือการเคลื่อนไหว.
ตัวเลือกของวัสดุ flange:แฟลนจ์มักทําจากเหล็กคาร์บอน แต่เหล็กไร้ขัด (เช่น 304, 316) ยังมีให้เลือกสําหรับสภาพแวดล้อมที่รุนแรง
ตัวเลือกของวัสดุยาง:วัสดุยางทั่วไปประกอบด้วย EPDM, NBR และเนโอเพรน แต่ละวัสดุมีความทนต่ออุณหภูมิ, สารเคมี และสื่ออื่น ๆ ในระดับที่แตกต่างกัน
ระยะขนาด:มีให้เลือกในความกว้างขวางของขนาดเฉพาะ (DN) จากขนาดเล็กจนถึงขนาดใหญ่มาก (เช่น DN4000)
ข้อมูลการเชื่อมต่อต่อยางที่ปิดเต็มหน้าปลาย
| กว้างนาม |
ความยาว (mm) |
การเคลื่อนที่แกน (mm) |
การเคลื่อนย้ายด้านข้าง (mm) |
มุมการบิด |
||
| mm | นิ้ว | ความยาว | การบด | |||
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15° |
| 700 | 28 | 260 | 16 | 25 | 22 | 15° |
| 800 | 32 | 260 | 16 | 25 | 22 | 15° |
| 900 | 36 | 260 | 16 | 25 | 22 | 15° |
| 1000 | 40 | 260 | 18 | 26 | 24 | 15° |
| 1200 | 48 | 260 | 18 | 26 | 24 | 15° |
การใช้งาน:
สายต่อขยายยางที่ปิดหน้าปลายได้อย่างเต็มที่ เหมาะสําหรับ:
ท่อท่อแรงดันสูง:ที่ซึ่งการปิดที่น่าเชื่อถือและแข็งแกร่งเป็นสิ่งสําคัญ
ท่อหลอดขนาดใหญ่:การออกแบบหน้าเต็ม ให้ความมั่นคงและการปิดดีขึ้นสําหรับการเชื่อมต่อขนาดใหญ่
การใช้งานที่มีความต้องการในการปิดอย่างเข้มงวด: เพื่อป้องกันการรั่วไหลของสื่อที่เป็นอันตรายหรือมีค่า
อุปกรณ์บําบัดน้ําและน้ําเสีย
ส่งจากโรงงาน
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
