| ชื่อแบรนด์: | Lianghe |
| เลขรุ่น: | เจ.อาร์ |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | $1.5-$12.8 |
| รายละเอียดการบรรจุ: | ภายใน: ฟิล์มพลาสติก ภายนอก: กล่องไม้ |
| เงื่อนไขการจ่ายเงิน: | T / T, D / A, D / P, Western Union, MoneyGram, L / C |

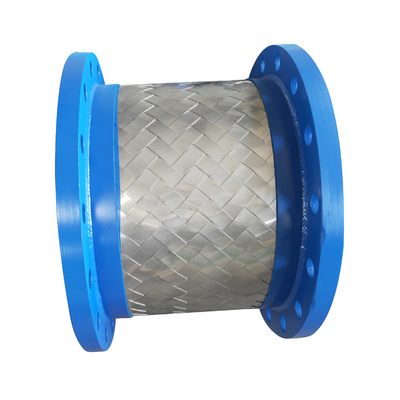

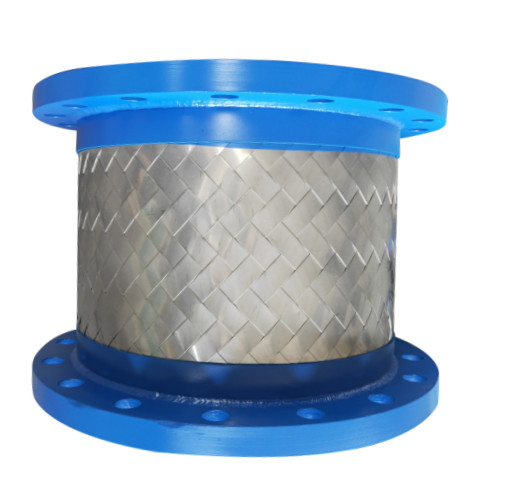

Ss304 สาย Mesh สแตนเลสยืดหยุ่น Bellow โลหะ Flange สายเชือก
หมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวด
โครงสร้างและองค์ประกอบพื้นฐาน
กลอง:ส่วนประกอบหลัก โดยปกติทําจากเหล็กไร้ขัด (เช่น 304, 316L) โดยมีความยืดหยุ่นที่ได้รับการสําเร็จด้วยโครงสร้างทรงกลมหรือทรงวงแหวน
สายคล้อง:สายสายโลหะ (เช่นสายเหล็กไร้ขัด) ที่ปกคลุมชั้นนอกของกล่องเพื่อเพิ่มความสามารถในการรับความดันและความต้านทานต่อการเสียหายทางกล
เครื่องเชื่อม:เครื่องเชื่อมต่อที่ปลายทั้งสองด้าน ในรูปแบบต่าง ๆ (เส้น, แฟลนจ์, เครื่องเชื่อมเร็ว, ฯลฯ) วัสดุต้องตรงกับกลอง
| ปริมาตรเทคนิคของเชือกโลหะยืดหยุ่น | |||||||
|
กว้างนาม DN
|
กว้างภายใน | กว้างภายนอก | วงศ์รัศมีการบิดขั้นต่ํา | ความดันการทํางาน | |||
| เบลโลว์ | สายคล้อง | สถาติ | ดินามิก | เครื่องตาข่ายแบบเดียว | เครือข่ายขัดสองเส้น | ||
| 8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
| 10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 185 | 20 |
| 15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 18 | 20 |
| 20 | 20.0 | 27 | 28.6 | 120 | 270 | 10 | 15 |
| 25 | 27.0 | 34.5 | 36.1 | 160 | 360 | 6.3 | 10 |
| 32 | 32.0 | 40 | 41.6 | 175 | 400 | 4.0 | 6.3 |
| 40 | 39.6 | 52 | 53.6 | 225 | 510 | 4.0 | 6.3 |
| 50 | 49.7 | 62 | 63.6 | 280 | 640 | 3.0 | 5.0 |
| 65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 3.0 | 5.0 |
| 80 | 79.0 | 96.3 | 97.9 | 486 | 1030 | 3.0 | 5.0 |
| 100 | 101.2 | 119.6 | 121.2 | 610 | 1340 | 2.5 | 4.0 |
| 125 | 124.1 | 145.3 | 146.9 | 700 | 1540 | 2.5 | 4.0 |
| 150 | 149.4 | 180.8 | 182.4 | 810 | 1780 | 2.5 | 4.0 |
| 200 | 176.0 | 240 | 243.2 | 1000 | 2000 | 2.5 | 4.0 |
| 250 | 248.0 | 290 | 294 | 1250 | 2500 | 2.5 | 4.0 |
| 300 | 298.0 | 350 | 354 | 1500 | 3000 | 1.6 | 2.5 |
| 350 | 347.0 | 400 | 404.8 | 1750 | 3500 | 1.6 | 2.5 |
| 400 | 397.6 | 460 | 464.8 | 2000 | 4000 | 1.6 | 2.5 |
ประเภทหลัก
โดยการใช้:
กําหนดการทั่วไป: ใช้ในการขนส่งของเหลวและก๊าซ
ทนต่ออุณหภูมิสูง / อุณหภูมิต่ํา: เหมาะสําหรับสภาพแวดล้อมอุณหภูมิสูงสุด
ทนทานต่อการกัดกรอง: ใช้ในสภาพแวดล้อมที่กัดกรอง เช่น สารเคมีและทะเล
ตามโครงสร้าง:
กล่องกล่องชั้นเดียว/หลายชั้น: โครงสร้างหลายชั้นสามารถทนความดันสูงขึ้น
ด้วยเกราะ (เครือข่ายผสม) หรือไม่มีเกราะ: เกราะเพิ่มความแข็งแรงในการกดและความเหนียว
พื้นที่ใช้งาน
ท่อท่ออุตสาหกรรม: การชดเชยการขยายความร้อน, การดึงดูดแรงกระแทก, อุปกรณ์เชื่อมต่อ (เช่นปั๊ม, วาล์ว)
ปิโตรเคมี/เคมี: ขนส่งกรด แอลคาลี น้ํามัน และก๊าซ เป็นต้น
อาคาร HVAC: การเชื่อมต่อแบบยืดหยุ่นในระบบปรับอากาศและระบบป้องกันไฟ
สายการบิน / รถยนต์: น้ํามันและระบบไฮดรอลิก
รายละเอียดการติดตั้ง
หลีกเลี่ยงการบิดหรือบิดเกิน ขนาดรัศมีการบิด ≥ ค่าออกแบบ
ความยาวสํารองเพื่อชดเชยการขยายความร้อนและการหดตัว
หลีกเลี่ยงการบิดบิดของกล่องเมื่อต่อสับ
การตรวจสอบการบํารุงรักษา
ตรวจสอบเป็นประจําเพื่อตรวจสอบการรั่วไหล, ความเสียหายของตาข่ายหรือการบิดเบือนของกล่อง
ให้ความสําคัญกับการทําความสะอาดพื้นผิวในสภาพแวดล้อมที่รุนแรง
รายการของเชือกเหล็ก
