| ชื่อแบรนด์: | Lianghe |
| เลขรุ่น: | B2F |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | $19.4-$26.5 |
| รายละเอียดการบรรจุ: | ภายใน: ฟิล์มพลาสติก ภายนอก: กล่องไม้ |
| เงื่อนไขการจ่ายเงิน: | T / T, D / A, D / P, Western Union, MoneyGram, L / C |

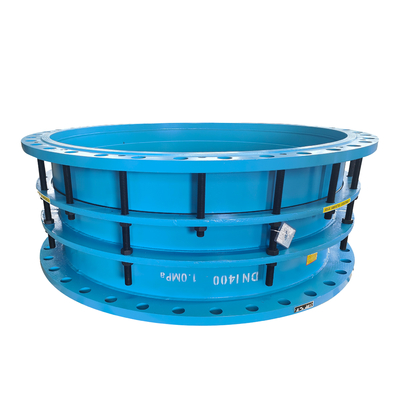

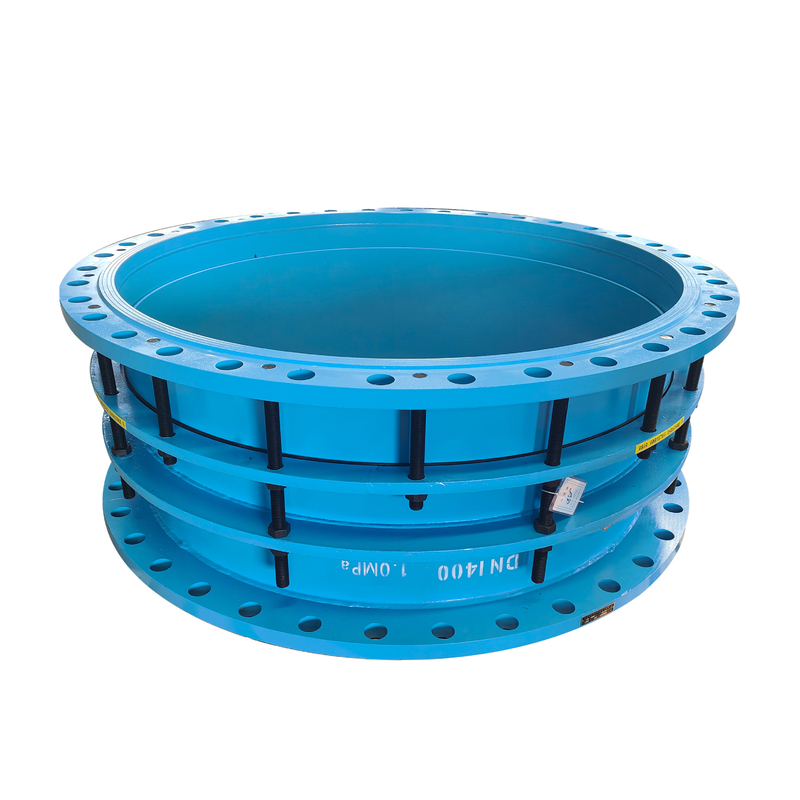

คุณภาพดี Dn1400 ท่อระบายน้ํา Double Flange อุตสาหกรรมประปา
สายต่อขยายขั้วขั้วสองขั้วประกอบด้วยส่วนหลัก, แหวนปิด, กรด, ท่อสั้นโทรทรรศน์ และส่วนประกอบหลักอื่น ๆ
จากผลการทํางานเดิมของข้อต่อขยายแขนลอย, การเพิ่มอุปกรณ์ขั้นต่ํา, และการใช้มังกรคู่สําหรับล็อคที่ขยายขั้นสูงสุด.ไพปไลน์สามารถขยายได้อย่างอิสระในขยายที่อนุญาต, เมื่อเกินขอบขยายสูงสุดของมัน เพื่อให้แน่ใจว่าการทํางานของท่อหลอดปลอดภัย โดยเฉพาะอย่างยิ่งสําหรับการสั่นสะเทือนหรือระดับหนึ่งของความชันและบิดในการเชื่อมต่อท่อหลอด
การประกอบโครงสร้าง
เครื่องปรับระดับสอง: ด้านทั้งสองเป็นโครงสร้าง flange ใช้สําหรับการเชื่อม flange กับท่อหรืออุปกรณ์ โดยปกติตามมาตรฐานแห่งชาติ (GB), มาตรฐานอเมริกัน (ANSI) หรือมาตรฐานยุโรป (EN)
หลอดโทรทัศน์ (กล่อง): ช่องท่อที่สามารถขยายและถอนตัวได้ตามแกน โดยมีโครงสร้างประปา (เช่นรัดยาง) ภายใน
อุปกรณ์จํากัด: ปริมาณการขยายจํากัดด้วยไม้ดึง, โบลท์ขั้นต่ําหรือบล็อกขั้นต่ําเพื่อป้องกันการขยายหรือการบดเกิน
กรดและตรา: ให้แน่ใจว่าสื่อไม่รั่ว โดยปกติจะทําจากยาง (EPDM, NBR) หรือโพลีเทตราฟลูโรเอเธลีน (PTFE)
ข้อมูลการเชื่อมต่อสับสนธิต่อส่วนโลหะ
| DN | กว้างนอกของท่อ | ขนาด |
จํานวนการปรับขนาด ΔL |
ขนาดการเชื่อมต่อ flange | ||||||
| 0.6Mpa | 1.0Mpa | |||||||||
| L | L1 | D | D1 | n-do | D | D1 | n-do | |||
| 65 | 76 | 340 | 105 | ± 25 | 160 | 130 | 4-φ14 | 185 | 145 | 4-φ14 |
| 80 | 89 | 190 | 150 | 4-φ18 | 200 | 160 | 8-φ18 | |||
| 100 | 108 | 210 | 170 | 220 | 180 | |||||
| 100 | 114 | 210 | 170 | 220 | 180 | |||||
| 125 | 133 | 240 | 200 | 8-φ18 | 250 | 210 | ||||
| 125 | 140 | 240 | 200 | 250 | 210 | |||||
| 150 | 159 | 265 | 225 | 285 | 240 | 8-φ22 | ||||
| 150 | 168 | 265 | 225 | 285 | 240 | |||||
| 200 | 219 | 320 | 280 | 340 | 295 | |||||
| 250 | 273 | 375 | 335 | 12-φ18 | 395 | 350 | 12-φ22 | |||
| 300 | 325 | 350 | 130 | ± 325 | 440 | 395 | 12-φ22 | 445 | 400 | |
| 350 | 377 | 490 | 445 | 505 | 460 | 16-φ22 | ||||
| 400 | 426 | 540 | 495 | 16-φ22 | 565 | 515 | 16-φ26 | |||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-φ26 | ||||
| 500 | 530 | 645 | 600 | 20-φ22 | 670 | 620 | 20-φ26 | |||
| 600 | 630 | 755 | 705 | 20-φ26 | 780 | 725 | 20-φ30 | |||
| 700 | 720 | 860 | 810 | 24-φ26 | 895 | 840 | 24-φ30 | |||
| 800 | 820 | 600 | 220 | ± 65 | 975 | 920 | 24-φ30 | 1015 | 950 | 24-φ33 |
| 900 | 920 | 1075 | 1020 | 1115 | 1050 | 28-φ33 | ||||
| 1000 | 1020 | 1175 | 1120 | 28-φ30 | 1230 | 1160 | 28-φ36 | |||
| 1200 | 1220 | 1405 | 1340 | 32-φ33 | 1455 | 1380 | 32-φ40 | |||
| 1400 | 1420 | 640 | 1630 | 1560 | 36-φ36 | 1675 | 1590 | 36-φ42 | ||
| 1500 | 1520 | 1730 | 1660 | / | / | / | ||||
| 1600 | 1620 | 1830 | 1760 | 40-φ36 | 1915 | 1820 | 40-φ48 | |||
| 1800 | 1820 | 2045 | 1970 | 44-φ40 | 2115 | 2020 | 44-φ48 | |||
| 2000 | 2020 | 2265 | 2180 | 48-φ42 | 2325 | 2230 | 48-φ48 | |||
| 2200 | 2220 | 2475 | 2390 | 52-φ42 | 2550 | 2440 | 52-φ56 | |||
| 2400 | 2420 | 2685 | 2600 | 56-φ42 | 2760 | 2650 | 56-φ56 | |||
ปริมาตรสําคัญในการเลือก
ความดันทํางาน (PN): เช่น PN10 และ PN16 ต้องตรงกับความดันการออกแบบท่อ
ระยะอุณหภูมิ: เลือกวัสดุตามอุณหภูมิกลาง (เช่น -20 °C ~ 120 °C สําหรับรัดยาง)
คุณลักษณะกลาง: สารสกัดรังสรรต้องการสแตนเลส (304/316) หรือเคลือบพิเศษ
การย้าย: การชดเชยแกน (± 20mm ~ ± 60mm สากล), ความสามารถการย้ายด้านข้างเล็ก
มาตรฐานการเชื่อมต่อ: ขนาด flange ต้องสอดคล้องกับ GB, HG / T, DIN และมาตรฐานอื่น ๆ
แฟลนจ์การถอดรหัส รูปภาพการขนส่งร่วม
