| ชื่อแบรนด์: | Lianghe |
| เลขรุ่น: | xh41 |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | $8.9-$40 |
| รายละเอียดการบรรจุ: | ภายใน: ฟิล์มพลาสติก ภายนอก: กล่องไม้ |
| เงื่อนไขการจ่ายเงิน: | T / T, D / P, D / A, Western Union, MoneyGram, L / C |

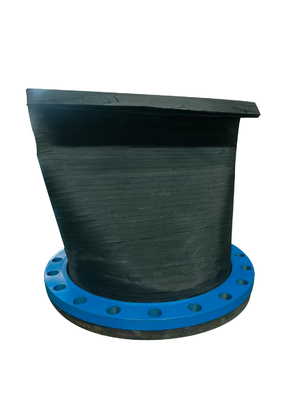

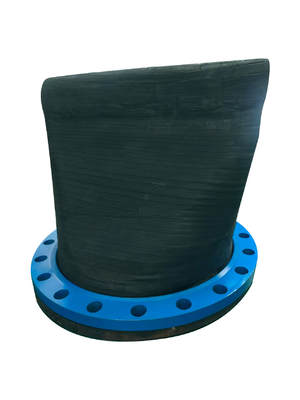

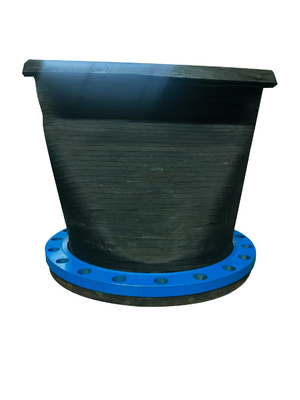

DN600 PN16 ยางกันอากาศ EPDM แฟลนเจอร์ดัคบิล ดัคบิล ไม่กลับ
โครงสร้างพื้นฐานของแฟลนจ์วาล์ว duckbill
วาล์ว duckbill flange เป็นวาล์วที่ใช้โครงสร้าง duckbill ยางเพื่อบรรลุฟังก์ชันการตรวจสอบทางเดียวมันถูกติดตั้งในระบบท่อผ่านการเชื่อมต่อ flange และเป็นหลักที่ใช้ในการป้องกันการไหลกลับของเหลว.
การประกอบ
กรอบของวาล์ว: ปกติเป็นโลหะ (เช่นเหล็กเหล็ก, เหล็กก๊าบอน, เหล็กไร้ขัด)
ส่วนกระเป๋าเป็ด: วัสดุยางยืดหยุ่น (เช่น NBR, EPDM, นีโอเพรน) รูปทรงกระดูกเป็ดเรียบ เปิดและปิดด้วยความดันของเหลว
หลักการทํางาน
การไหลไปข้างหน้า: ความดันของเหลวเปิดกระดูกเป็ดและสื่อผ่าน
การไหลกลับ: กระดูกเป็ดปิดภายใต้การกระทําของแรงกดกลับ โดยพึ่งพาการปิดยืดหยุ่นเพื่อป้องกันการไหลกลับคล้ายกับหน้าที่ของวาล์วเช็คแบบเดียว
| ขนาดการเชื่อมต่อของ Flanged ยาง Duckbill Check Valve | ||||
| ประเภท | กว้างเฉพาะของท่อ | L ((ความยาว) มม | ความสูง | กว้างภายนอกของ flange |
| XH4150-150-F | 50 | 150 | 100 | 150 |
| XH4180-220-F | 80 | 220 | 140 | 200 |
| XH41100-250-F | 100 | 250 | 200 | 225 |
| XH41150 -340-F | 150 | 340 | 265 | 275 |
| XH41200-420-F | 200 | 420 | 325 | 338 |
| XH41250-520-F | 250 | 520 | 425 | 400 |
| XH41300-620-F | 300 | 620 | 525 | 485 |
| XH41350-700-F | 350 | 700 | 625 | 525 |
| XH41400-800-F | 400 | 800 | 725 | 588 |
| XH41450-900-F | 450 | 900 | 825 | 625 |
| XH41500-980-F | 500 | 980 | 925 | 688 |
| XH41600-1120-F | 600 | 1120 | 1025 | 800 |
| XH41700-1180-F | 700 | 1180 | 1125 | 969 |
| XH41800-1350-F | 800 | 1350 | 1400 | 1080 |
| XH41900-1500-F | 900 | 1500 | 1525 | 1150 |
| XH411000-1600-F | 1000 | 1600 | 1725 | 1350 |
| XH411200-1840-F | 1200 | 1840 | 1950 | 1485 |
การเลือกวัสดุ
วัสดุร่างของวาล์ว: เหล็กเหล็กเหล็ก, เหล็กกระชับ, เหล็กไร้ขัด 304/316 ถูกเลือกตามสื่อ
วัสดุของกระจกเป็ด:
EPDM: ทนต่อโอโซน ทนต่อการแก่ตัว เหมาะสําหรับ -20 °C ~ 120 °C
NBR: ทนต่อน้ํามันได้ดี เหมาะสําหรับน้ําเสียที่มีน้ํามัน
ยางฟลูออร (FKM): ทนต่ออุณหภูมิสูง (150 °C) และสื่อการเกรี้ยวแรง
ลักษณะหลัก
ไม่มีชิ้นส่วนเครื่องจักร: ใช้ยางยืดหยุ่น โครงสร้างเรียบง่าย อัตราการล้มเหลวต่ํา
การออกแบบที่ทําความสะอาดตัวเอง: ความสกปรกสามารถล้างออกได้ระหว่างการเปิดและปิด เหมาะสําหรับสื่อที่มีอนุภาคและเส้นใย
เสียหัวน้อย: ช่องทางการไหลเวียนเรียบ เมื่อเปิดเต็มที่ ลดความดัน
พื้นที่ใช้งาน
ระบบระบายน้ํา: เครือข่ายท่อน้ําฝนและระบายน้ําเสียของเทศบาล, ทางออกของสถานีสูบน้ํา
สาขาอุตสาหกรรม: การขนส่งสื่อที่รุนแรงในโรงงานเคมีและกระดาษ
วิศวกรรมการคุ้มครองสิ่งแวดล้อม: ปรับน้ําทะเลจากเกลือ ป้องกันการไหลกลับที่ช่องออกของโรงงานระบายน้ําเสีย
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
