| ชื่อแบรนด์: | Liang He |
| เลขรุ่น: | ซีทูเอฟ |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | ＄24.3-34.6 per set |
| รายละเอียดการบรรจุ: | กล่องกล่องไม้ |
| เงื่อนไขการจ่ายเงิน: | T / T, D / A, D / P, Western Union, MoneyGram, L / C |

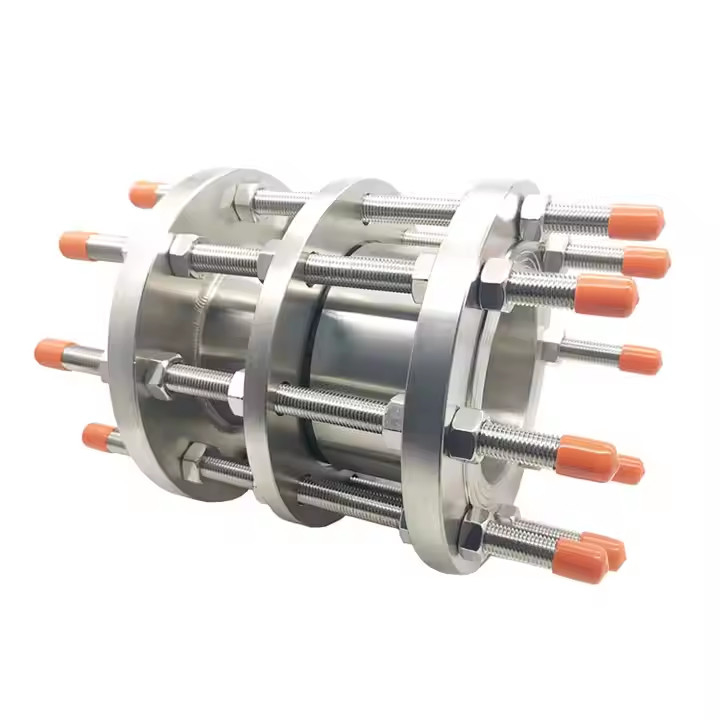

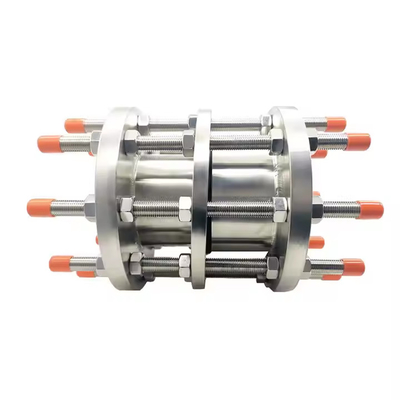

BS มาตรฐาน PN10 PN16 SS316 สายต่อการแยกแยก Telescopic Double Flange from Stainless Steel
สารประกอบโครงสร้างสินค้า
1. กําเนิดของฟลานซ์:การเชื่อมต่อที่แยกออกมักประกอบด้วยร่างกาย flange ยาวและร่างกาย flange สั้น ซึ่งใช้ในการเชื่อมต่อท่อหรืออุปกรณ์
2. แหวนปิด:แหวนประปาตั้งอยู่ระหว่างร่างกาย flange ซึ่งมีหน้าที่ประปาเพื่อป้องกันการรั่วไหลของของเหลวหรือก๊าซ
3สต๊อด:สต๊อดใช้ในการเชื่อมต่อร่างกาย flange เพื่อให้แน่ใจว่าการเชื่อมต่อที่แน่นของข้อต่อ
4เครื่องซักผ้า:เครื่องล้างใส่ระหว่างกระดูกและลูกหมึก เพื่อเพิ่มความแน่นของสายต่อ
5- นิว:น็อตใช้ในการกระชับ stud และให้ความมั่นคงของการเชื่อมต่อ
ข้อดีของสินค้า
1การทํางานที่ยืดหยุ่น การเปิดและปิดที่รวดเร็วและเบา ความต้านทานของสารเหลวต่ํา
2โครงสร้างเรียบง่าย ขนาดค่อนข้างเล็ก น้ําหนักเบา สะดวกในการบํารุงรักษา
3การประกอบการปิดดี ไม่จํากัดโดยทิศทางการติดตั้ง และทิศทางการไหลของสื่อสามารถเป็นสุ่ม
4ไม่มีการสั่นสะเทือน มีเสียงเสียงต่ํา
ปริมาตรสินค้า
| ชื่อ | BS มาตรฐาน PN10 PN16 SS316 สายต่อการแยกแยก Telescopic Double Flange from Stainless Steel |
| ขนาด | DN50-DN3200mm |
| ความดัน | 0.6-4.0MPa |
| อุณหภูมิ | -10 °C-70 °C |
| วัสดุของกระปุก | EPDM |
| วัสดุของฟลานซ์ | SS304,SS316,Q235 |
| มาตรฐาน flange | ANSI,DIN,JIS,BS เป็นต้น |
| กลาง | น้ําไหล น้ําเหลวเฉลี่ย และน้ําเสีย |
| DN | PN10 | PN16 | ||||||||||
| D | K | ช่องเจาะบอลท์ | L | H | D | K | ช่องเจาะบอลท์ | L | H | |||
| โบลท์ | N-φd2 | โบลท์ | N-φd2 | |||||||||
| 40 | 150 | 110 | M16 | 4-19 | 180 | 330 | 150 | 110 | M16 | 4-19 | 180 | 330 |
| 50 | 165 | 125 | M16 | 4-19 | 180 | 330 | 165 | 125 | M16 | 4-19 | 180 | 330 |
| 65 | 185 | 145 | M16 | 4-19 | 180 | 330 | 185 | 145 | M16 | 4-19 | 180 | 330 |
| 80 | 200 | 160 | M16 | 8-19 | 200 | 350 | 200 | 160 | M16 | 8-19 | 200 | 350 |
| 100 | 220 | 180 | M16 | 8-19 | 200 | 350 | 220 | 180 | M16 | 8-19 | 200 | 350 |
| 125 | 250 | 210 | M16 | 8-19 | 200 | 350 | 250 | 210 | M16 | 8-19 | 200 | 350 |
| 150 | 285 | 240 | M20 | 8-23 | 200 | 350 | 285 | 240 | M20 | 8-23 | 200 | 350 |
| 200 | 340 | 295 | M20 | 8-23 | 220 | 380 | 340 | 295 | M20 | 12-23 | 220 | 380 |
| 250 | 400 | 350 | M20 | 12-23 | 220 | 380 | 400 | 355 | M24 | 12-28 | 230 | 400 |
| 300 | 455 | 400 | M20 | 12-23 | 220 | 380 | 455 | 410 | M24 | 12-28 | 250 | 420 |
| 350 | 505 | 460 | M20 | 16-23 | 230 | 400 | 520 | 470 | M24 | 16-28 | 260 | 440 |
| 400 | 565 | 515 | M24 | 16-28 | 230 | 400 | 580 | 525 | M27 | 16-31 | 270 | 460 |
| 450 | 615 | 565 | M24 | 20-28 | 250 | 420 | 640 | 585 | M27 | 20-31 | 270 | 460 |
| 500 | 670 | 620 | M24 | 20-28 | 260 | 450 | 715 | 650 | M30 | 20-34 | 280 | 490 |
| 600 | 780 | 725 | M27 | 20-31 | 260 | 460 | 840 | 770 | M33 | 20-37 | 300 | 520 |
คําแนะนํา:ข้อมูลด้านบนเป็นเพียงส่วนหนึ่งของข้อมูล หากคุณต้องการขนาดพิเศษ กรุณาติดต่อเรา
ข้อควรระวังในการติดตั้งสินค้า
ก่อนการติดตั้ง, รูปแบบ, เฉพาะเจาะจงและการจัดตั้งท่อของข้อเชื่อมโยงควรตรวจสอบเพื่อให้แน่ใจว่าความต้องการการออกแบบถูกปฏิบัติเตรียมเครื่องมือที่จําเป็น เช่น เครื่องกุญแจ, เครื่องตัดเชือก, เครื่องมือวัด, ฯลฯ และตรวจสอบรายละเอียดและประเภทของสับส่วนการแยก เพื่อให้แน่ใจว่ามันตรงกับขนาดของท่อ
