| ชื่อแบรนด์: | Liang He |
| เลขรุ่น: | ประเภท E |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | ＄58.7-96.3 per set |
| รายละเอียดการบรรจุ: | กล่องกล่องไม้ |
| เงื่อนไขการจ่ายเงิน: | T / T, D / A, D / P, Western Union, MoneyGram, L / C |

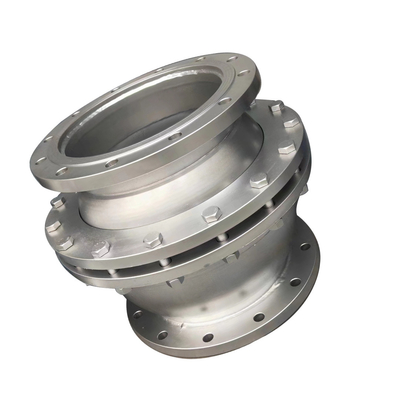

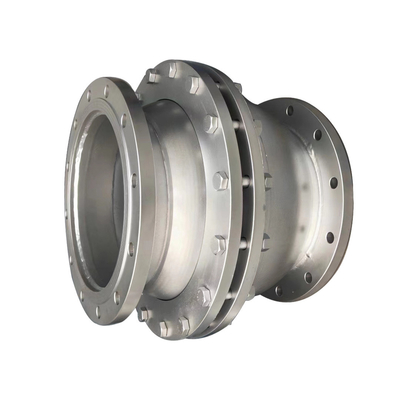

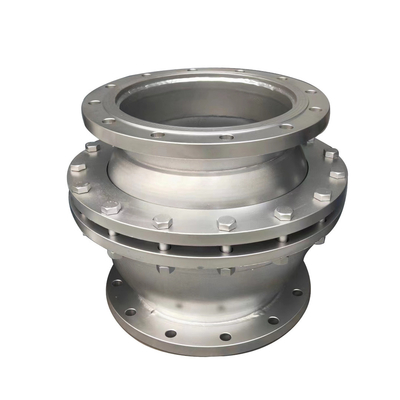

SS304/SS316 แฟลนจ์เหล็กไร้สแตนเลส โฟกเซบิลยูนิเวอร์ซัลจอมรวม E-type สเปอร์ฟีค คอมเพนเซนเตอร์
การนําเสนอสินค้า
สายต่อการชําระเงินกลม เหมาะสําหรับการเชื่อมต่อท่อที่มีการตกดินที่ใหญ่, ความสั่นสะเทือนที่ใหญ่และพื้นที่ที่ซับซ้อนลูกกลมสามารถหมุนได้อย่างอิสระในช่วงมุม θ กับศูนย์กลางของการหมุนเพื่อชําระค่าตอบแทนสําหรับการบิดของท่อที่เกิดจากการตั้งราก, การขยายความร้อนและการหดตัวเย็น มีข้อดีของการชดเชยจํานวนมาก, พื้นที่ใช้งานเล็ก, ความต้านทานของสารเหลวเล็ก, การติดตั้งง่ายและต้นทุนรวมต่ํา
ลักษณะ
1. มหามิติทิศทางสามารถชําระค่าตอบแทน. รูปแบบที่แตกต่างกัน
2สามารถชดเชยหรือกําจัดความผิดพลาดในการติดตั้งได้อย่างมีประสิทธิภาพ
3ความแข็งแรงต่ําและปฏิกิริยายืดหยุ่นเล็ก
4ระยะอุณหภูมิที่ใช้ได้สูง และมีความทนทานต่อการกัดกร่อนที่ดี
5มันสามารถแยกความสั่นสะเทือนได้อย่างมีประสิทธิภาพ และลดความดัง
สาขาใช้งานสินค้า
1อุตสาหกรรมเบา
2อุตสาหกรรมเย็บผ้า
3อุตสาหกรรมพลังงาน
4อุตสาหกรรมคุ้มครองสิ่งแวดล้อม
5.อุตสาหกรรมประปาและระบายน้ําในเมือง
6อุตสาหกรรมการบินและอวกาศ
ปริมาตรสินค้า
| ชื่อสินค้า | เครื่องชําระค่าตอบแทนลูกบอล แบบ E |
| ขนาด | DN50-DN1200 |
| วัสดุ | สแตนเลสคาร์บอน สแตนเลสไร้ขัด |
| การใช้งาน | สายท่อเชื่อมต่อ |
| ความดันในการทํางาน | 0.6 Mpa ~4.0 Mpa |
| อุณหภูมิการทํางาน | -40-350 °C |
| ขนาดการเชื่อมต่อหลัก | ||||||||||||
| DN |
ขนาดสูงสุด กว้าง |
ระยะหัน | ขนาดของอินเตอร์เฟส | น้ําหนัก | ||||||||
|
แฟลนจ์ การเชื่อมต่อ |
1.0Mpa | 1.6Mpa | 2.5Mpa | |||||||||
| 1.0Mpa | 1.6Mpa | 2.5Mpa | 4.0Mpa | การซื้อกัน | แฟลนจ์ | การซื้อกัน | แฟลนจ์ | การซื้อกัน | แฟลนจ์ | |||
| 50 | 180 | 0.07 | 0.11 | 0.17 | 0.28 | φ57×35 | 18 | 23 | 18.8 | 23.8 | 23 | 29 |
| 65 | 198 | 0.14 | 0.23 | 0.36 | 0.58 | φ73×4 | 26 | 31 | 27 | 33 | 32 | 39 |
| 80 | 225 | 0.32 | 0.51 | 0.8 | 1.285 | φ89×4 | 37 | 45 | 38 | 46 | 45 | 53 |
| 100 | 260 | 0.54 | 0.86 | 1.34 | 2.15 | φ108×4 | 56 | 66 | 58 | 68 | 70 | 82 |
| 125 | 300 | 1.04 | 1.67 | 2.61 | 4.18 | φ133×4 | 77 | 87 | 79 | 91 | 95 | 111 |
| 150 | 375 | 1.52 | 2.43 | 3.8 | 6.08 | φ159×45 | 85 | 99 | 87 | 101 | 105 | 125 |
| 200 | 440 | 2.15 | 3.45 | 5.39 | 8.63 | φ219 × 5 | 118 | 137 | 121 | 141 | 145 | 176 |
| 250 | 540 | 4.22 | 6.75 | 10.55 | 16.88 | φ273×6 | 238 | 262 | 243 | 271 | 290 | 330 |
| 300 | 608 | 6.34 | 10.15 | 15.86 | 25.38 | φ325×6 | 334 | 360 | 338 | 375 | 405 | 457 |
| 350 | 685 | 8.31 | 13.30 | 20.78 | 33.25 | φ377 × 8 | 503 | 546 | 514 | 569 | 615 | 696 |
| 400 | 780 | 10.83 | 17.32 | 27.06 | 43.30 | φ426×8 | 584 | 645 | 596 | 665 | 715 | 822 |
| 450 | 825 | 15.34 | 24.55 | 38.36 | 61.38 | φ480×8 | 846 | 911 | 864 | 956 | 820 | 947 |
| 500 | 900 | 20.81 | 33.30 | 52.03 | 83.25 | φ529×8 | 965 | 1045 | 985 | 1111 | 1150 | 1315 |
| 600 | 1055 | 26.22 | 41.95 | 65.55 | 104.87 | φ630×8 | 1345 | 1449 | 1375 | 1640 | 1647 | 1895 |
| 700 | 1300 | 31.78 | 50.84 | 79.44 | 127.1 | φ720×8 | 1524 | / | 1555 | / | 1866 | / |
| 800 | 1450 | 38.26 | 61.22 | 95.65 | 153.05 | φ820 × 10 | 1700 | / | 1735 | / | 2080 | / |
| 900 | 1630 | 45.20 | 72.32 | 113.05 | 180.80 | φ920 × 10 | 1876 | / | 1915 | / | 2298 | / |
| 1000 | 1810 | 52.74 | 84.38 | 131.84 | 210.95 | φ1020 × 10 | 2058 | / | 2100 | / | 2520 | / |
| 1100 | 1990 | 60.91 | 97.46 | 152.28 | 243.65 | φ1120 × 12 | 2370 | / | 2425 | / | 2880 | / |
| 1200 | 2170 | 69.78 | 111.65 | 174.45 | 279.13 | φ1120 × 14 | 2795 | / | 2860 | / | 3280 | / |
การเตรียมและตรวจสอบผลิตภัณฑ์ก่อนการติดตั้ง
1. ก่อนการติดตั้ง การตรวจสอบรูปร่างของเครื่องชําระค่ากลม ควรตรวจสอบอย่างละเอียด เพื่อให้แน่ใจว่ามันไม่ได้เสียหายหรือบิดเบือนและยืนยันว่าสเปคของมันตรงกับระบบท่อที่จะติดตั้ง.
2- เตรียมเครื่องมือที่ต้องการ เช่นกุญแจสกรีน, เครื่องตัดสกรู, เครื่องตัดท่อ เป็นต้น เพื่อให้แน่ใจว่าเครื่องมือจะสมบูรณ์แบบและอยู่ในสภาพดี
3. ตรวจสอบว่าสเปคและรุ่นของเครื่องชําระค่าตอบแทนจะสอดคล้องอย่างสมบูรณ์แบบกับภาพวาดการออกแบบหรือความต้องการที่กําหนดเองสาร, ความดันการทํางานและช่วงอุณหภูมิ
ขั้นตอนการติดตั้งสินค้า
1. ใช้เครื่องตัดท่อ เพื่อตัดท่อให้มีความยาวที่เหมาะสม เพื่อให้แน่ใจว่าหน้าปลายของท่อเรียบเรียบ และไม่มีรอยบด
2.วางเครื่องชําระค่ากลมบนท่อตัด ให้แน่ใจว่าลูกของเครื่องชําระค่าตรงกับแกนท่อ และใช้กุญแจสกัดสําหรับการติดตั้งเครื่องเชื่อม
3. ตามความต้องการการออกแบบ ใช้บราคเกตหรือฮันเกอร์ในการติดตั้งเครื่องชําระค่ากลมในตําแหน่งที่เหมาะสม เพื่อให้แน่ใจว่ามันคงที่และน่าเชื่อถือและจะไม่ถูกขยับเพราะการสั่นสะเทือนของท่อ.
4หลังจากการติดตั้งเสร็จสิ้น ตรวจสอบผลการปิดของเครื่องชําระค่ากลม เพื่อให้แน่ใจว่าไม่มีการรั่ว
ข้อควรระวังในการติดตั้งสินค้า
1. ให้แน่ใจว่า coaxiality ระหว่าง compensator ลูกกลมและท่อไม่เกิน 3 มม และการผิดการจัดอันดับด้านเดียวไม่เกิน 2 มม.
2จัดค่าชดเชยลูกกลมให้ใกล้เคียงกับข้อเท้าเท่าที่จะทําได้ และขยายระยะห่างจากศูนย์กลางลูกกลม เพื่อลดการส่งผลต่อกัน
3อุปกรณ์สนับสนุนชั่วคราวควรถูกเพิ่มขึ้นในปลายทั้งสองของ compensator ลูกกลมและอํานวยความสะดวกชั่วคราวควรถูกถอนออกหลังจากที่ท่อไฟถูกติดตั้งและติดตั้งและถ้ามีการชําระเงินไม่เท่าเทียมกัน.
4รากท่อสองข้างใกล้ compensator ลูกกลมควรได้รับการอุปกรณ์นํา
การแสดงสินค้า
บริการของเรา
1ผลิตภัณฑ์ของเรามีคุณภาพดีและราคาที่แข่งขัน
2เรายอมรับปริมาณการสั่งซื้อขนาดเล็ก
3เราสนับสนุนบริการ OEM
4. ผลิตภัณฑ์ทั้งหมดของเราได้รับการรับประกัน 1 ปี, aftersales ที่น่าเชื่อถือ
5เราส่งเร็ว
6เรามีประสบการณ์การผลิตที่รวย มีประสบการณ์การผลิตมากกว่า 20 ปี
7ผลิตภัณฑ์ของเราถูกส่งออกไปกว่า 30 ประเทศ เพื่อให้บริการที่มีประสบการณ์และมืออาชีพให้กับลูกค้าต่างประเทศ
|
|
