| ชื่อแบรนด์: | Lianghe |
| เลขรุ่น: | เจดีแซด |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | $1500-2000 per set |
| รายละเอียดการบรรจุ: | ภายใน: ฟิล์มพลาสติก ภายนอก: กล่องไม้ |
| เงื่อนไขการจ่ายเงิน: | T/T, D/A, D/P, เวสเทิร์นยูเนี่ยน, MoneyGram, L/C |

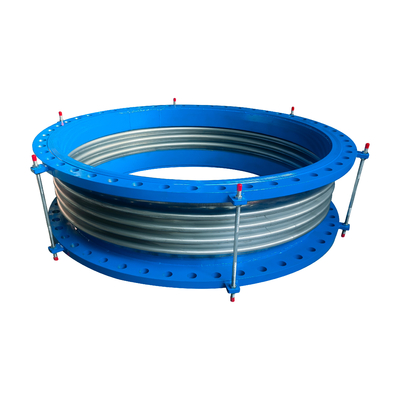

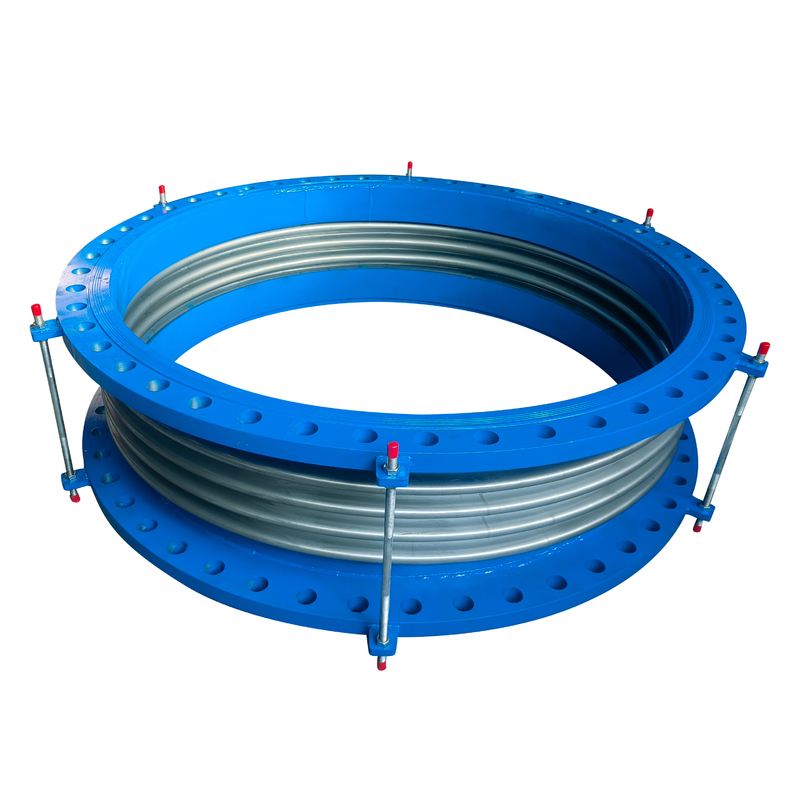

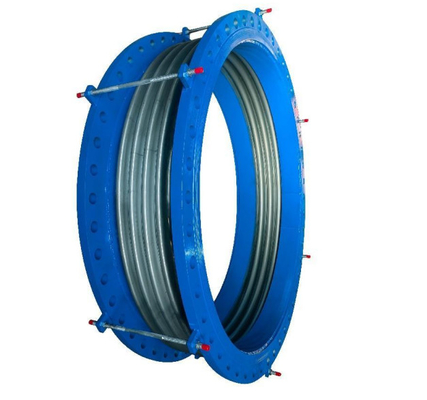

DN2000 PN10 Axial bellow Expansion Joint With Expansion Of ±60mm สําหรับโครงการปรับเปลี่ยนน้ําจากใต้ไปเหนือ
ความหมายและฟังก์ชันของข้อขยายขั้วแกน
การขยายตัวของกลองเปลือกเป็นองค์ประกอบที่ชําระค่าตอบแทน
การขยายและการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงเกิดจากการขยายความร้อนและการหดตัวเย็นหรือเพื่อชดเชยการเคลื่อนที่ทางแกน, ทางด้านและมุมของท่อ, ท่อ, ถัง, ฯลฯ
เครื่องชดเชยพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมพัดลมองค์ประกอบเหล่านี้ประกอบร่างกายการทํางาน.
มันถูกใช้เป็นหลักสําหรับหลอดท่อต่าง ๆ ซึ่งสามารถชําระค่าชําระการเคลื่อนที่ทางความร้อนและการปรับปรุงทางกลของหลอดท่อทําให้ลดความเครียดการปรับปรุงของท่อ และขยายอายุการใช้งานของท่อ.
การเชื่อมโยงของเครื่องชําระค่าบอลล์แบ่งออกเป็นการเชื่อมโยง flange และการปั๊ม
ปริมาตรของเครื่องชําระค่าคอมเพนเซชั่น
| ชื่อสินค้า | หน่วยขยายตัวด้านล่างแกน |
| ขนาด | DN2000 |
| ความดัน | PN10 |
| จํานวนเงินชดเชย | ± 60 มม |
| วัสดุของฟลานจ์ | เหล็กคาร์บอน |
| วัสดุบอล | SS304 |
| สื่อที่ใช้ | น้ําของแม่น้ําเหลือง |
| ใช้โครงการ | โครงการปรับเปลี่ยนน้ําจากใต้ไปเหนือ |
ตารางพารามิเตอร์เทคนิค
|
กว้างนาม (mm) |
จํานวนคลื่น | ระดับความดัน | พื้นที่ที่มีประสิทธิภาพของกล่อง | กว้างนอกสูงสุด | ||||
| 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | ||||
| การชดเชยแกน/มม, ความแข็ง ((N/มม) | ||||||||
| 32 | 8 | 25/21 | 22/26 | 20/26 | 18/63 | / | 16 | 225 |
| 32 | 16 | 50/11 | 46/14 | 41/14 | 36/32 | / | 16 | 225 |
| 40 | 8 | 25/28 | 22/24 | 20/44 | 18/89 | 15/98 | 23 | 244 |
| 40 | 16 | 50/14 | 46/22 | 41/22 | 36/45 | 31/47 | 23 | 244 |
| 50 | 8 | 25/30 | 22/51 | 20/70 | 18/70 | 15/106 | 37 | 259 |
| 50 | 16 | 50/16 | 46/26 | 41/35 | 36/35 | 31/55 | 37 | 259 |
| 65 | 8 | 33/28 | 30/35 | 26/44 | 22/55 | 15/138 | 55 | 270 |
| 65 | 12 | 42/16 | 38/22 | 38/32 | 34/40 | 31/70 | 55 | 270 |
| 80 | 8 | 40/20 | 36/26 | 34/33 | 28/41 | 19/68 | 81 | 284 |
| 80 | 10 | 53/14 | 49/17 | 49/21 | 43/26 | 29/50 | 81 | 284 |
| 100 | 6 | 45/47 | 45/60 | 40/75 | 35/93 | 25/54 | 121 | 304 |
| 100 | 10 | 76/26 | 74/32 | 64/40 | 57/50 | 38/33 | 121 | 304 |
| 125 | 5 | 48/38 | 42/47 | 38/59 | 34/74 | 29/117 | 180 | 334 |
| 125 | 9 | 85/23 | 77/29 | 66/36 | 58/45 | 49/63 | 180 | 334 |
| 150 | 5 | 49/42 | 44/50 | 40/62 | 34/78 | 29/92 | 257 | 364 |
| 150 | 8 | 79/34 | 71/43 | 64/51 | 54/59 | 50/56 | 257 | 364 |
| 200 | 4 | 52/49 | 46/55 | 42/68 | 38/78 | 29/97 | 479 | 442 |
| 200 | 6 | 73/31 | 65/44 | 59/52 | 53/58 | 46/65 | 479 | 442 |
ประเภทอื่น ๆ ของผูกขยายบลู
เครื่องชําระค่าบํารุงล่างแบบผสม
เครื่องชําระค่าปรับระดับล่างที่เคลือบด้วย PTFE
รูปภาพโรงงานรวมขยาย Bellows
สนามการใช้งานของเครื่องชดเชยกลอน
1ใช้ในโครงการปรับเปลี่ยนน้ําจากใต้ไปเหนือ เพื่อขนส่งน้ําจากแม่น้ําเหลือง
2ใช้ในโครงการท่อน้ํามัน
