| ชื่อแบรนด์: | Liang He |
| เลขรุ่น: | D71X |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | ＄85.60 set |
| รายละเอียดการบรรจุ: | กล่องกล่องไม้ |
| เงื่อนไขการจ่ายเงิน: | T / T, D / A, D / P, Western Union, MoneyGram, L / C |
DN250 ANSI 150LB มาตรฐานเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
การติดตั้งสินค้า
1. วางวาล์ว butterfly ระหว่างสอง flanges พิเศษที่ติดตั้งล่วงหน้าสําหรับวาล์ว butterfly clampingและให้แน่ใจว่าหลุม bolt flange เป็นตรงกับหลุมกลมของร่างของวาล์วกระพริบ.
2.ใส่พริงและมังกรในหลุม flange เพื่อเชื่อมกระปุกร่างกายกับ flange ปรับ flatness flange แต่ไม่ overtighten พริงและมังกร
3. แฟลนจ์ถูกเชื่อมต่อกับท่อ และการเชื่อมจุดถูกนํามาใช้
4. ถอนคลื่นกระพริกชนิดคลับและผสมสอง flanges ทั่วไปกับท่อเพื่อสรุปการติดตั้ง
5. รอให้สอยระหว่างขอบและท่อเย็นลง ก่อนติดตั้งบัณฑิตกระบี่. ในจุดนี้คุณจําเป็นต้องแน่ใจว่าแผ่นกระบี่เปิดเล็กน้อย
6. ปรับตําแหน่งการติดตั้งของวาล์วกระพริบอีกครั้งและดึงbolts แต่ไม่ดึงมันเกินไป
7. พิสูจน์ว่าแผ่นกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวน
8. สะดวกกระดูกและกระดูกพวกเขาเท่าเทียมกัน
9ทดสอบการเปิดและปิดของวาล์วกระพริบ เพื่อให้แน่ใจว่าวาล์วสามารถเปิดและปิดได้อย่างอิสระ
ข้อควรระวังในการติดตั้งสินค้า
1.ต้องทําความสะอาดท่อก่อนการติดตั้ง, ไม่เช่นนั้นสลักและอื่น ๆ ของหลากหลายจะติดระหว่างแผ่นวาล์วและที่นั่งวาล์ว, ส่งผลให้มีรอยขีดข่วนและการรั่วไหลภายใน
2หากมันถูกติดตั้งบนตัวขึ้น, น้ําหนักของส่วนส่วนของท่อทั้งหมดที่อยู่เหนือวาล์วกระพริกต้องถูกรับรองโดยกลไกการสนับสนุนพิเศษและไม่สามารถมีผลต่อร่างของวาล์ว,ไม่เช่นนั้นที่นั่งยางของวาล์วกระพริกจะถูกกดและบิดรูปอย่างร้ายแรงและล่อแผ่นวาล์ว, ส่งผลให้แผ่นวาล์วไม่สามารถเคลื่อนไหว
3ถ้ามันถูกติดตั้งในท่อระดับราบต้องติดตั้งเครื่องชดเชยโลหะบนท่อที่วาล์วกระพริกอยู่ เพื่อดูดซึมการเปลี่ยนแปลงความยาวของท่อเนื่องจากการขยายความร้อนและการหดตัวเย็นและหมึกของไม้ดึงบนเครื่องชดเชยโลหะต้องปลด ไม่งั้นเครื่องชดเชยจะไม่ทํางาน
4. ก่อนการติดตั้ง กรุณาวัดและเปรียบเทียบวงกลมภายนอกของที่นั่งวาล์วกระพริกและพื้นผิวรูปแบบน้ําของ flange เพื่อให้แน่ใจว่ามีพื้นที่ที่เหมาะสมแนะนําให้ใช้ flange พิเศษสําหรับวาล์วกระพริกมันถูกห้ามอย่างเข้มงวดที่จะกริม flange การปั่นวาล์วกระพริบเพื่อหลีกเลี่ยงการเผาที่นั่งวาล์วยาง
ปริมาตรสินค้า
| NPS | DN | L | 150LB | PN16 | PN10 | 10K | 150LB | PN16 | PN10 | 10K | H1 | H2 | H3 | S*S/G | K | D3 | D4 | n-φd1 |
| D1A | D1B | D1C | D1D | n-φd | n-φd | n-φd | n-φd | |||||||||||
| 1 1/2 | 40 | 42 | 98.4 | 110 | 110 | 105 | 4-19 | 4-18 | 4-18 | 4-16 | 67 | 133 | 14 | 9*9/12.6 | 3 | 65/90 | 50/70 | 4-7/10 |
| 2 | 50 | 42 | 120.7 | 125 | 125 | 120 | 4-19 | 4-18 | 4-18 | 4-16 | 67 | 133 | 14 | 9*9/12.6 | 3 | 65/90 | 50/70 | 4-7/10 |
| 2 1/2 | 65 | 45 | 139.7 | 145 | 145 | 140 | 4-19 | 8-18 | 8-18 | 4-16 | 75 | 137 | 14 | 9*9/12.6 | 3 | 65/90 | 50/70 | 4-7/10 |
| 3 | 80 | 45 | 152.4 | 160 | 160 | 150 | 4-19 | 8-18 | 8-18 | 8-16 | 82 | 159 | 14 | 9*9/12.6 | 3 | 65/90 | 50/70 | 4-7/10 |
| 4 | 100 | 52 | 190.5 | 180 | 180 | 175 | 8-19 | 8-18 | 8-18 | 8-16 | 105 | 171 | 18 | 11*11/15.7 | 5 | 90 | 70 | 4-10 |
| 5 | 125 | 54 | 215.9 | 210 | 210 | 210 | 8-22 | 8-18 | 8-18 | 8-20 | 118 | 189 | 22 | 14*14/189 | 5 | 90 | 70 | 4-10 |
| 6 | 150 | 54 | 241.3 | 240 | 240 | 240 | 8-22 | 8-22 | 8-22 | 8-20 | 135 | 209 | 22 | 14*14/189 | 5 | 90 | 70 | 4-10 |
| 8 | 200 | 59 | 298.5 | 295 | 295 | 290 | 8-22 | 12-22 | 8-22 | 12-20 | 165 | 258 | 24 | 17*17/22 | 5 | 125 | 102 | 4-12 |
| 10 | 250 | 66 | 362 | 355 | 350 | 355 | 12-26 | 12-26 | 12-22 | 12-22 | 200 | 299 | 30 | 22*22/28.4 | 8 | 125 | 102 | 4-12 |
| 12 | 300 | 77 | 413.8 | 410 | 400 | 400 | 12-26 | 12-26 | 12-22 | 16-22 | 230 | 337 | 30 | 22*22/316 | 8 | 150 | 125 | 4-14 |
| 14 | 350 | 77 | 476.3 | 470 | 460 | 445 | 12-29 | 16-26 | 16-22 | 16-22 | 274 | 350 | 45 | 22*22/316 | 8 | 150 | 125 | 4-14 |
| 16 | 400 | 86/102 | 539.8 | 525 | 515 | 510 | 12-29 | 16-30 | 16-26 | 16-24 | 304 | 405 | 50 | 27*27/332 | 10 | 175 | 140 | 4-18 |
| 18 | 450 | 105/114 | 577.9 | 585 | 565 | 565 | 16-32 | 20-30 | 20-26 | 20-24 | 335 | 409 | 50 | 27*27/38 | 10 | 175 | 140 | 4-22 |
| 20 | 500 | 130 | 635 | 650 | 620 | 620 | 20-32 | 20-33 | 20-26 | 20-24 | 368 | 460 | 60 | 36*36/411 | 10 | 210 | 165 | 4-22 |
| 24 | 600 | 151 | 749.3 | 770 | 725 | 730 | 20-33 | 20-36 | 20-30 | 24-30 | 428 | 516 | 70 | 36*36/506 | 16 | 210 | 165 | 4-22 |
| 28 | 700 | 163 | 863.6 | 840 | 840 | 840 | 28-35 | 24-36 | 24-30 | 24-30 | 520 | 648 | 80 | 46*46/62 | 18 | 300 | 254 | 8-18 |
| 32 | 800 | 190 | 977.9 | 950 | 950 | 850 | 28-39 | 24-39 | 24-33 | 28-30 | 580 | 668 | 80 | 46*46/62 | 18 | 300 | 254 | 8-18 |
| 36 | 900 | 203 | 1085.8 | 1050 | 1050 | 1050 | 32-39 | 28-39 | 28-33 | 28-30 | 656 | 720 | 118 | 55*55/75 | 20 | 300 | 254 | 8-18 |
| 40 | 1000 | 216 | 1200.2 | 1170 | 1160 | 1160 | 36-39 | 28-42 | 28-36 | 28-36 | 722 | 800 | 148 | 55*55/85 | 22 | 300 | 254 | 8-18 |
| ชื่อ | วาล์วกระพริบ |
| ขนาด | DN40-DN1000 |
| ความดัน | PN10/PN16 |
| ร่างกาย | เหล็กอ่อน |
| อุณหภูมิ | -20°C-120°C |
| สายกลางที่เหมาะสม | น้ําและของเหลวที่ไม่รส |
| การใช้งาน | การประปาของเทศบาล ก๊าซ ก๊าซธรรมชาติ เป็นต้น |

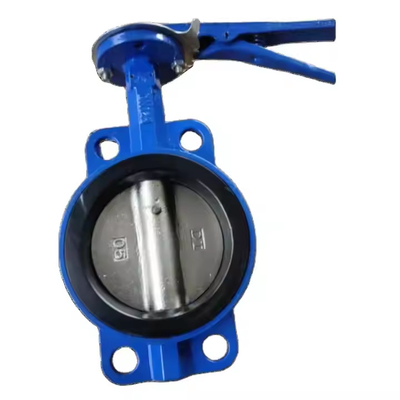

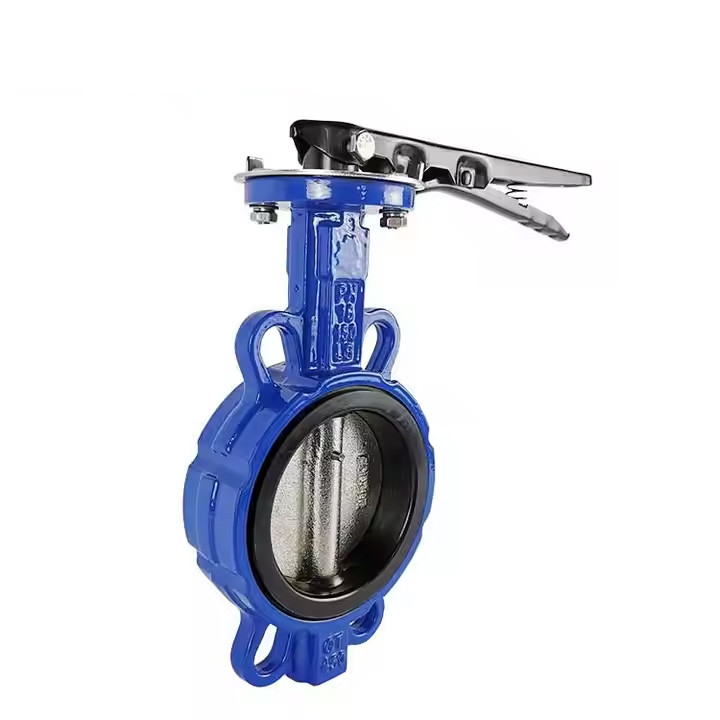

การแสดงสินค้า
FAQ
Q:สัญญาการชําระเงินของคุณคืออะไร?
A:T/T (30% เป็นเงินฝาก ส่วนที่เหลือ 70% จะจ่ายก่อนการจัดส่ง) L/C เมื่อเห็น
Q:และเวลาส่งและส่งของของคุณคืออะไร?
A:โดยทางทะเลหรือทางอากาศ ปกติจะจัดส่ง 7-14 วัน ตามปริมาณของสั่งซื้อของคุณ
คําถาม: สนามการใช้งานของมือถือในการกั้นซองกระปุกกระปุกกระปุกกระปุกกระปุกกระปุกกระปุกกระปุกกระปุกกระปุกกระปุกกระปุกกระปุกกระปุกกระปุกกระปุก
A:การประปาของเทศบาล ก๊าซ ก๊าซธรรมชาติ เป็นต้น
คําถาม: วัสดุของกระเป๋าสตัวกระป๋องกระพริบอ่อนที่มีมือถือคืออะไร?
A: Dเหล็กอูติล
Q: ระยะอุณหภูมิการทํางานคืออะไร?
A:-20°C-120°C
วิดีโอ
|
