| ชื่อแบรนด์: | Lianghe |
| เลขรุ่น: | ซีทูเอฟ |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | $180-$560 set |
| รายละเอียดการบรรจุ: | ส่งออกบรรจุภัณฑ์ไม้ |
| เงื่อนไขการจ่ายเงิน: | T/T, D/A, D/P, Western Union, L/C, MoneyGram |

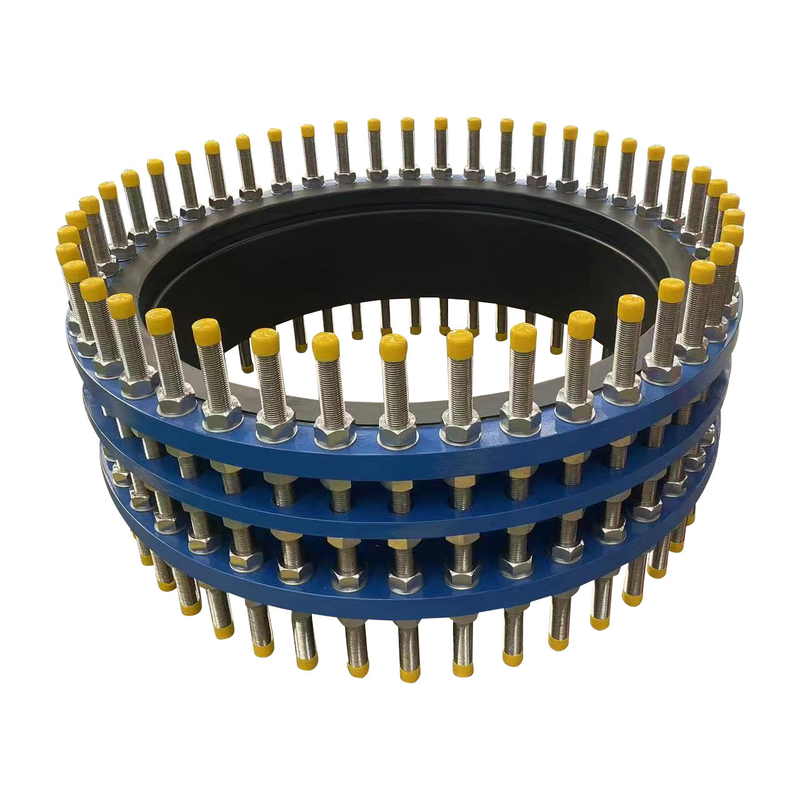

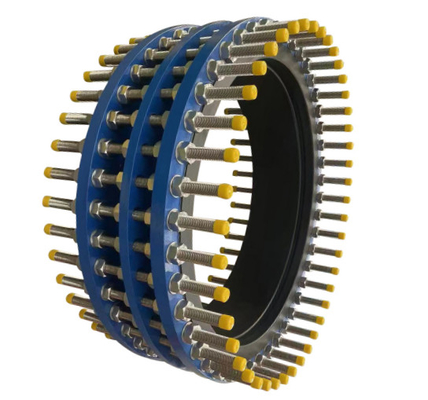

ข้อต่อถอดประกอบ DN200 PN10 คุณภาพสูง พร้อมบุยาง EPDM ออกแบบมาเพื่อการติดตั้งที่ง่าย การซีลที่แข็งแรง และทนทานต่อการกัดกร่อนได้ดีเยี่ยมในระบบท่อ
ความหมายของผลิตภัณฑ์
ข้อต่อถอดประกอบบุยางที่ผลิตโดยบริษัทของเรามีพื้นฐานมาจากโครงสร้างผลิตภัณฑ์ข้อต่อถอดประกอบแบบดั้งเดิม
โดยการเพิ่มการบุยางพิเศษภายในท่อแบบยืดหดและตัวเรือน ช่วยหลีกเลี่ยงปัญหาผลิตภัณฑ์ที่ไม่ทนต่อการสึกหรอในระหว่างการใช้งาน
ปรับให้เข้ากับความต้องการในการเชื่อมต่อและการส่งผ่านแรงในระบบท่ออุตสาหกรรมใหม่ต่างๆ ได้อย่างมีประสิทธิภาพ
ในขณะเดียวกัน การบุยางที่ใช้ยังช่วยลดการใช้งานที่เกิดจากการสึกหรอและยืดอายุการใช้งานโดยรวมของผลิตภัณฑ์
พารามิเตอร์ผลิตภัณฑ์
[ชื่อผลิตภัณฑ์]: ข้อต่อส่งผ่านแรงหน้าแปลนคู่
[ชื่อเรียกอื่น]: ข้อต่อถอดประกอบบุยาง EPDM
[ข้อมูลจำเพาะของผลิตภัณฑ์]: [DN32mm-DN4000mm]
[แรงดันผลิตภัณฑ์]: 0.6-2.5MPa
[ขอบเขตการใช้งาน]: [กรดอ่อน, ด่างอ่อน, การกัดกร่อนอ่อน, น้ำมัน, น้ำร้อน, น้ำเย็น ฯลฯ]
[วัสดุผลิตภัณฑ์]: เหล็กกล้าคาร์บอน, เหล็กหล่อเหนียว, สแตนเลส
[สีผลิตภัณฑ์]: สีน้ำเงิน สามารถปรับได้ตามความต้องการของลูกค้า
[อุณหภูมิในการทำงาน]: -40 องศาถึง 80 องศา
ตารางข้อมูลการเชื่อมต่อ
| DN | PN10 | PN16 | ||||||||||
| D | K | รูสลัก | L1 | L2 | D | K | รูสลัก | |||||
| สลักเกลียว | N-φd2 | สลักเกลียว | N-φd2 | L1 | L2 | |||||||
| DN40 | 150 | 110 | M16 | 4-19 | 180 | 330 | 150 | 110 | M16 | 4-19 | 180 | 330 |
| DN50 | 165 | 125 | M16 | 4-19 | 180 | 330 | 165 | 125 | M16 | 4-19 | 180 | 330 |
| DN65 | 185 | 145 | M16 | 4-19 | 180 | 330 | 185 | 145 | M16 | 4-19 | 180 | 330 |
| DN80 | 200 | 160 | M16 | 8-19 | 200 | 350 | 200 | 160 | M16 | 8-19 | 200 | 350 |
| DN100 | 220 | 180 | M16 | 8-19 | 200 | 350 | 220 | 180 | M16 | 8-19 | 200 | 350 |
| DN125 | 250 | 210 | M16 | 8-19 | 200 | 350 | 250 | 210 | M16 | 8-19 | 200 | 350 |
| DN150 | 285 | 240 | M20 | 8-23 | 200 | 350 | 285 | 240 | M20 | 8-23 | 200 | 350 |
| DN200 | 340 | 295 | M20 | 8-23 | 220 | 380 | 340 | 295 | M20 | 12-23 | 220 | 380 |
| DN250 | 400 | 350 | M20 | 12-23 | 220 | 380 | 400 | 355 | M24 | 12-28 | 230 | 400 |
| DN300 | 455 | 400 | M20 | 12-23 | 220 | 380 | 455 | 410 | M24 | 12-28 | 250 | 420 |
| DN350 | 505 | 460 | M20 | 16-23 | 230 | 400 | 520 | 470 | M24 | 16-28 | 260 | 440 |
| DN400 | 565 | 515 | M24 | 16-28 | 230 | 400 | 580 | 525 | M27 | 16-31 | 270 | 460 |
| DN450 | 615 | 565 | M24 | 20-28 | 250 | 420 | 640 | 585 | M27 | 20-31 | 270 | 460 |
| DN500 | 670 | 620 | M24 | 20-28 | 260 | 450 | 715 | 650 | M30 | 20-34 | 280 | 490 |
| DN600 | 780 | 725 | M27 | 20-31 | 260 | 460 | 840 | 770 | M33 | 20-37 | 300 | 520 |
| DN700 | 895 | 840 | M27 | 24-31 | 260 | 460 | 910 | 840 | M33 | 24-37 | 300 | 520 |
| DN800 | 1015 | 950 | M30 | 24-34 | 290 | 500 | 1025 | 950 | M36 | 24-40 | 320 | 550 |
| DN900 | 1115 | 1050 | M30 | 28-34 | 290 | 500 | 1125 | 1050 | M36 | 28-40 | 320 | 560 |
| DN1000 | 1230 | 1160 | M33 | 28-37 | 290 | 510 | 1255 | 1170 | M39 | 28-43 | 340 | 600 |
| DN1100 | 1340 | 1270 | M33 | 32-37 | 300 | 530 | 1355 | 1270 | M39 | 32-43 | 340 | 610 |
| DN1200 | 1455 | 1380 | M36 | 32-40 | 320 | 570 | 1485 | 1390 | M45 | 32-49 | 360 | 650 |
โรงงาน
การใช้งาน
การบรรจุ
ข้อต่อถอดประกอบขนาดเล็ก (DN50-DN900) ห่อด้วยฟิล์มพลาสติกแล้วบรรจุลงในกล่องไม้ปลอดการรมควัน
ข้อต่อถอดประกอบขนาดใหญ่ (DN1000-DN3000) บรรจุตามโหมดการขนส่ง
หากขนส่งโดยตู้คอนเทนเนอร์ ให้ห่อด้วยฟิล์มพลาสติก วางบนพาเลทไม้ แล้วบรรจุลงในตู้คอนเทนเนอร์และยึดให้แน่น หากขนส่งโดยเรือบรรทุกสินค้าเทกอง ให้ทำโครงเหล็กที่เหมาะสมตามขนาด
